リニア冷却板
|
◇リニア冷却板とは？

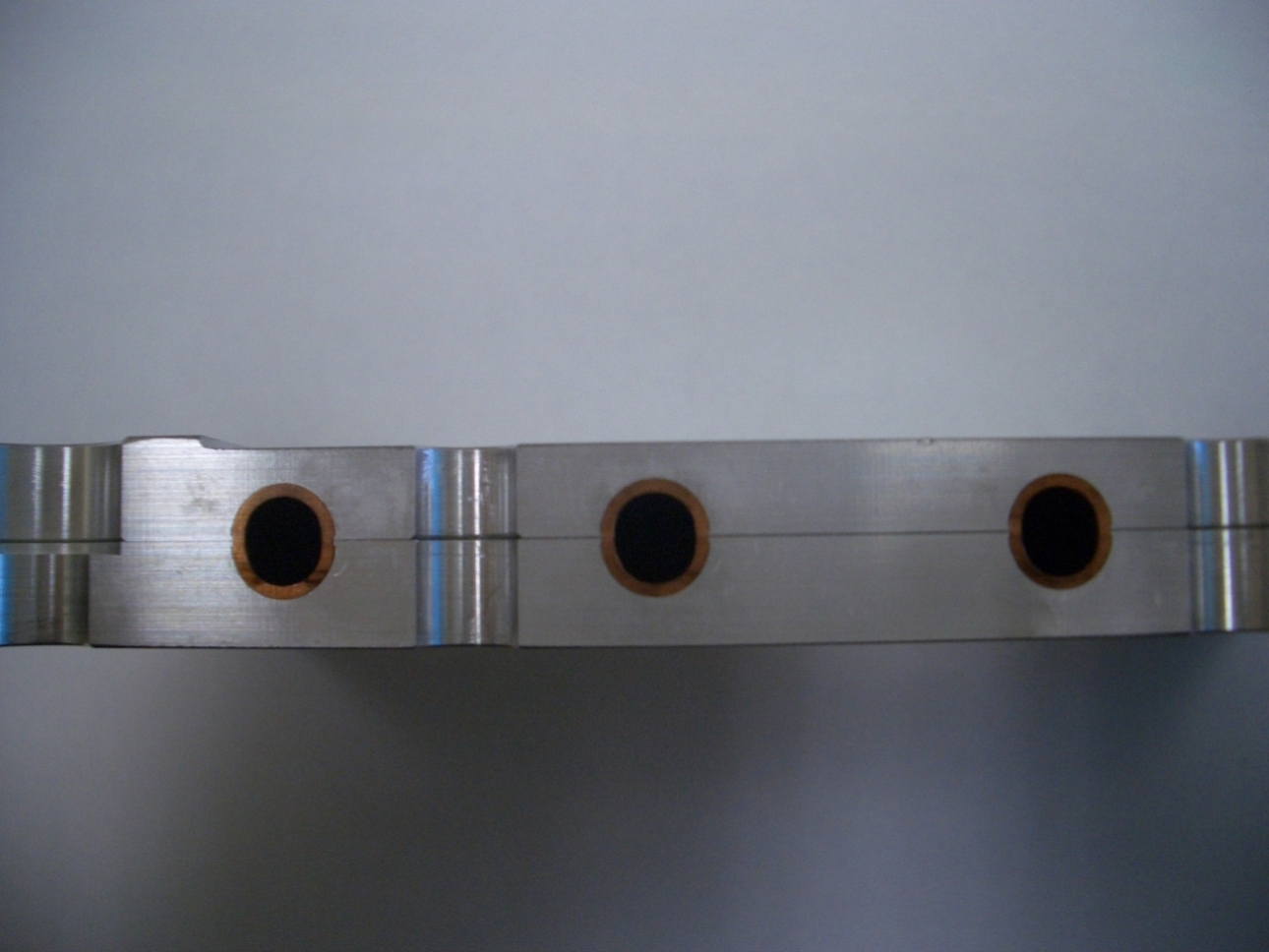

リニアモータ下部に冷却板を組み込むことにより、スライド部への熱の伝わりを抑制 ◇冷却板の構造 ・二枚の金属板の合わせ面に設けられた配管用のパイプ収納溝に沿って金属パイプを配置し、 金属パイプに加圧流体を流し込んで、金属パイプを内側から拡径させることにより、 一枚の冷却板として一体的に組み立てたもの

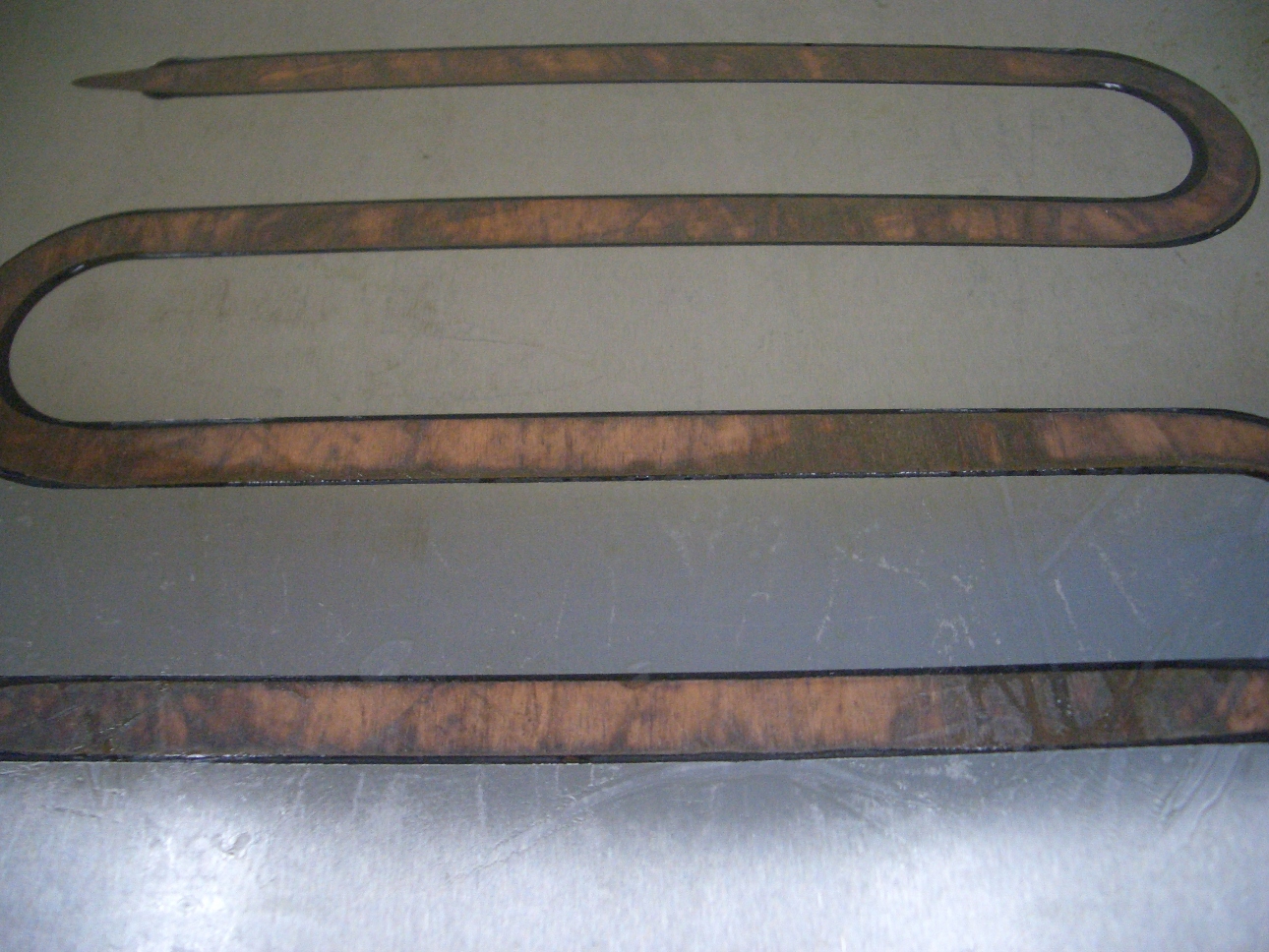

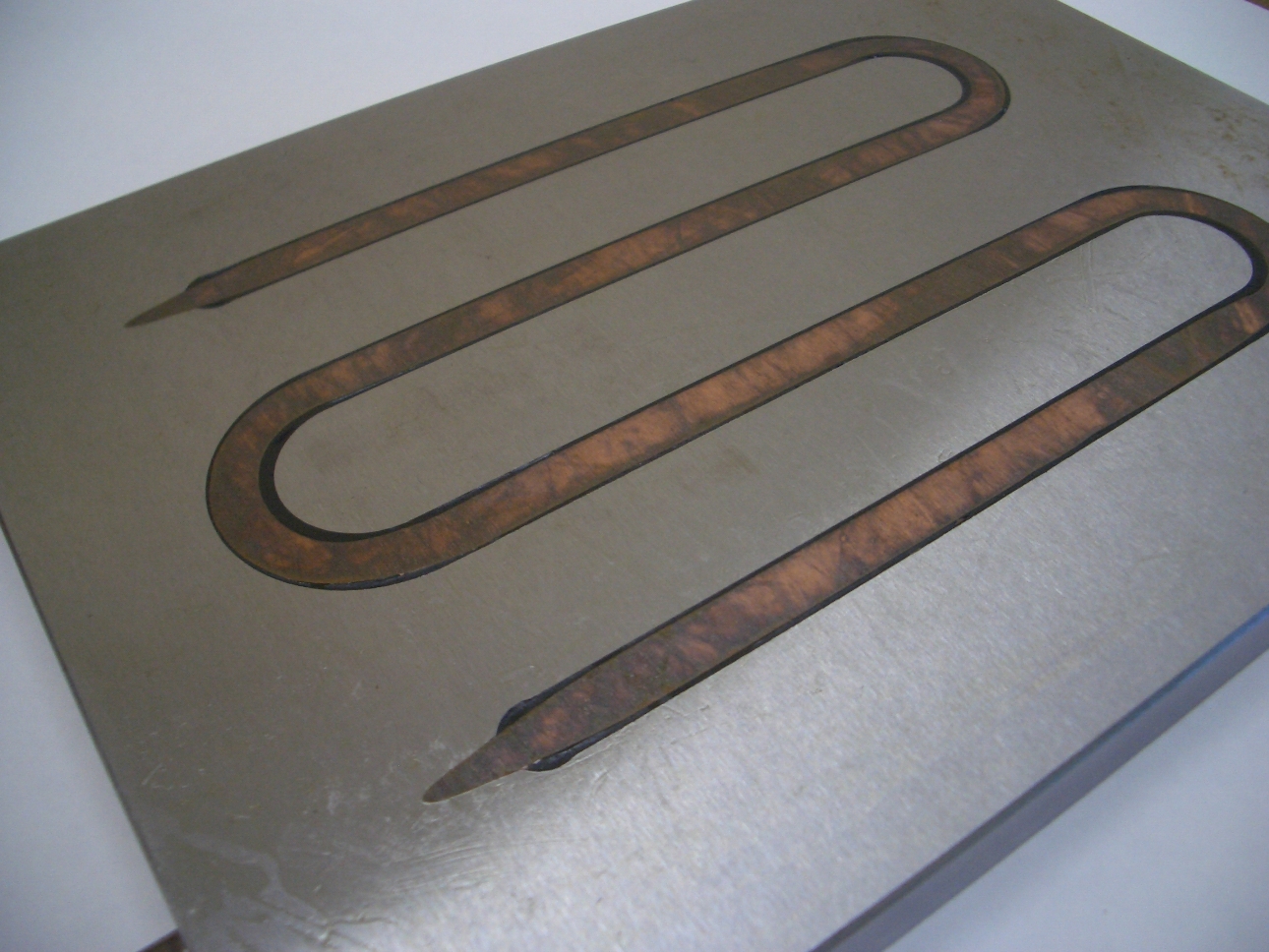

・一枚の金属板の一方面に配管用のパイプ収納溝を形成し、 そこに金属パイプを配置してプレス成形した後、さらに金属パイプを拡径させたことにより、 一枚の金属板に金属パイプを一体的に組み込んだもの
特許第３６４１４２２号 冷却板の製造方法 |

|
